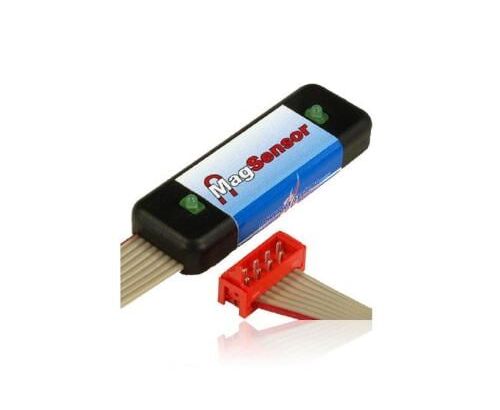

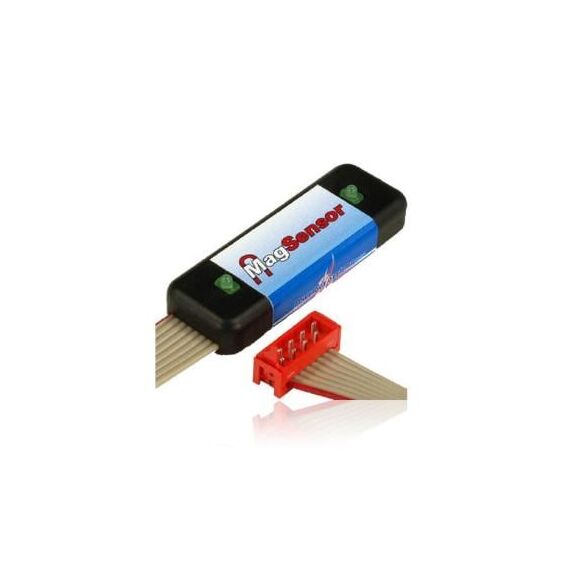

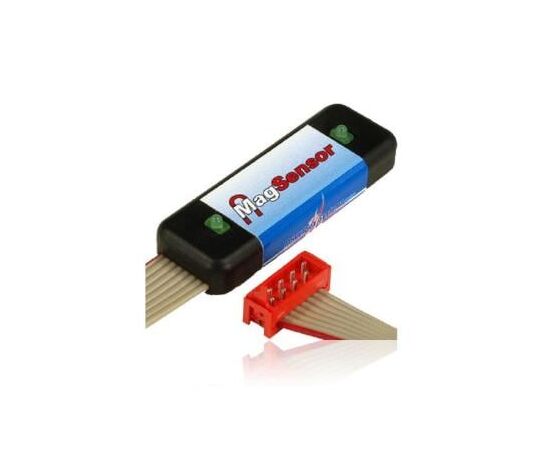

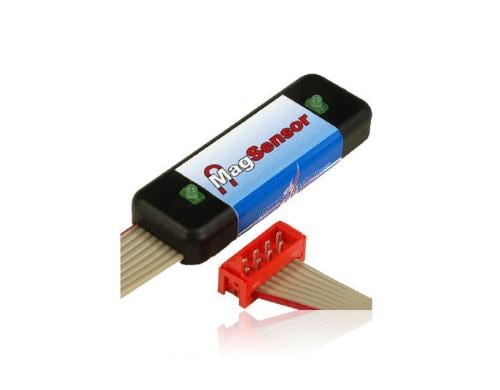

MagSensor roter Stecker
MagSensor
Mit dem MagSensor geben wir Ihnen eine zusätzliche Option unsere PowerBox Akkuweichen zu bedienen und zu schalten.
Technische Daten
Stromaufnahme Betrieb
10mA
Stromaufnahme Standby
20µA
Gewicht
10g
Temperaturbereich
-30°C bis +75°C
EMV Prüfung
EN 55014-1:2006
CE Prüfung
2004/108/EG
Produktbeschreibung
Die Schaltung erfolgt über zwei moderne, berührungsfreie "Hallsensoren" die auf ein magnetisches Feld reagieren und damit die elektronischen Schalter in der PowerBox aktivieren. Diese Hallsensoren schalten nicht den Strom sondern geben nur den Schaltimpuls weiter.
Der MagSensor ist als Option für alle PowerBox Systeme vorgesehen, die bisher mit dem SensorSchalter geschaltet werden konnten. Der MagSensor kann zum Ein- und Ausschalten der beiden Stromkreise und zum Reset der Kapazitätsanzeige bei neueren Systemen benutzt werden. Programmierungen von Servos oder Einstellarbeiten im Programmenü der PowerBox werden weiterhin mit dem SensorSchalter durchgeführt. Mit dem MagSensor erhalten vor allem Scalepiloten die Möglichkeit, unser redundantes Akkuweichensystem mit einem nicht sichtbar eingebautem Ein/Ausschalter zu bedienen.
Der mitgelieferte Ringmagnetgeber ist kräftig genug um auch mehrere Millimeter dicke GFK / CFK - Wände sicher zu durchdringen.
Zur optischen Kontrolle durch zwei grüne LED´s verfügt der MagSensor zusätzlich über einen Piezzo-Summer der in zwei verschiedenen Tonlagen den Ein- oder Auschaltvorgang zusätzlich begleitet.
Mit dem MagSensor, wird, wie auch mit dem SenorSchalter, jeder der beiden Stromkreise einzeln aktiviert. Das gibt Ihnen auch die Möglichkeit jeden dieser Stromkreise der PowerBox einzeln zu überprüfen, auch mit dem MagSensor.
Für die PowerBox Royal SRS und Champion SRS wird der MagSensor mit dem schwarzen Stecker angeboten
Mit dem MagSensor geben wir Ihnen eine zusätzliche Option unsere PowerBox Akkuweichen zu bedienen und zu schalten.
Technische Daten
Stromaufnahme Betrieb
10mA
Stromaufnahme Standby
20µA
Gewicht
10g
Temperaturbereich
-30°C bis +75°C
EMV Prüfung
EN 55014-1:2006
CE Prüfung
2004/108/EG
Produktbeschreibung
Die Schaltung erfolgt über zwei moderne, berührungsfreie "Hallsensoren" die auf ein magnetisches Feld reagieren und damit die elektronischen Schalter in der PowerBox aktivieren. Diese Hallsensoren schalten nicht den Strom sondern geben nur den Schaltimpuls weiter.
Der MagSensor ist als Option für alle PowerBox Systeme vorgesehen, die bisher mit dem SensorSchalter geschaltet werden konnten. Der MagSensor kann zum Ein- und Ausschalten der beiden Stromkreise und zum Reset der Kapazitätsanzeige bei neueren Systemen benutzt werden. Programmierungen von Servos oder Einstellarbeiten im Programmenü der PowerBox werden weiterhin mit dem SensorSchalter durchgeführt. Mit dem MagSensor erhalten vor allem Scalepiloten die Möglichkeit, unser redundantes Akkuweichensystem mit einem nicht sichtbar eingebautem Ein/Ausschalter zu bedienen.
Der mitgelieferte Ringmagnetgeber ist kräftig genug um auch mehrere Millimeter dicke GFK / CFK - Wände sicher zu durchdringen.
Zur optischen Kontrolle durch zwei grüne LED´s verfügt der MagSensor zusätzlich über einen Piezzo-Summer der in zwei verschiedenen Tonlagen den Ein- oder Auschaltvorgang zusätzlich begleitet.
Mit dem MagSensor, wird, wie auch mit dem SenorSchalter, jeder der beiden Stromkreise einzeln aktiviert. Das gibt Ihnen auch die Möglichkeit jeden dieser Stromkreise der PowerBox einzeln zu überprüfen, auch mit dem MagSensor.
Für die PowerBox Royal SRS und Champion SRS wird der MagSensor mit dem schwarzen Stecker angeboten
General
Hersteller
PowerBox Systems
