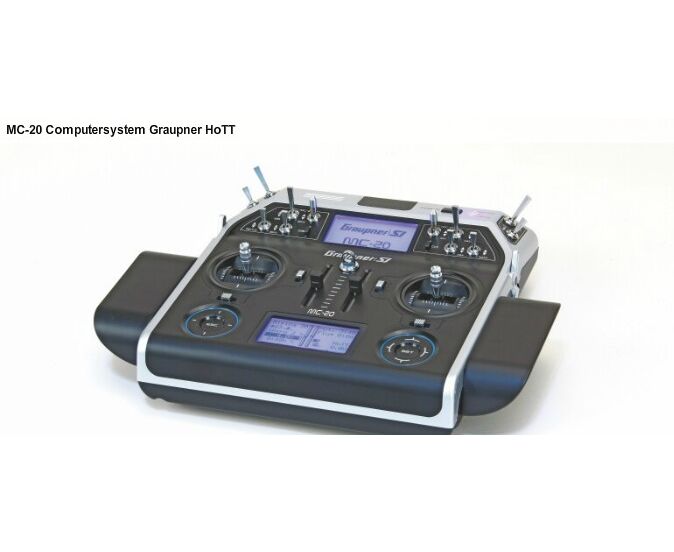

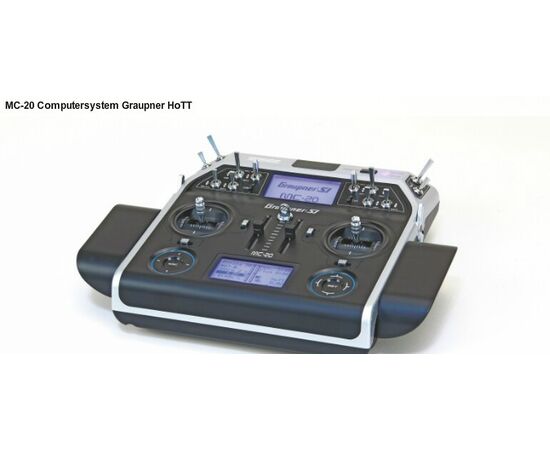

MC-20 Computersystem RC-Anlage HoTT

Der Einsatz der Graupner HoTT 2,4 GHz Übertragungstechnologie gewährleistet hohe Funktionssicherheit durch bidirektionale Kommunikation zwischen Sender und Empfänger mit integrierter Telemetrie, Sprachausgabe über Lautsprecher oder Kopfhörerausgang und ultraschnellen Reaktionszeiten der Steuerung.
Der Sender verfügt über 24 Modellspeicher. Programmierung durch vereinfachte Programmiertechnik mit kapazitiven Berührungstasten. Zwei kontrastreiche, 8zeilige blaue beleuchtete Grafikdisplays gewährleisten die perfekte Anzeige aller Einstellparameter und Telemetriedaten. Speicherung der Telemetriedaten und Erweiterung der Modellspeicher auf einer micro-SD Speicherkarte möglich.
USB-Anschluss zum Auslesen und Abspeichern von Modellspeichern und für Firmwareupgrades.

• Microcomputer-Fernlenksystem in modernster 2,4 GHz Graupner HoTT Technologie
• Patchantenne
• Bidirektionale Kommunikation zwischen Sender und Empfänger
• Drahtlose L/S-Funktion
• 6 verschiedene Sprachen (Deutsch, Englisch, Französisch, Italienisch, Spanisch und Holländisch) per Softwareupdate möglich. Verfügbarkeit der entsprechenden Sprache siehe Downloadbereich.
• Speicherung der Telemetriedaten mit Datum und Uhrzeit
• Servozykluszeiten für Digitalservos von 10ms wählbar.
• Ultraschnelle Reaktionszeiten durch direkte Übertragung der Daten vom Hauptprozessor zum 2.4 GHz Transceiver mit zuverlässiger Übertragung. Keine Zusätzlichen Verzögerungen durch Umwege über einen Modulprozessor.
• Bedienung und Programmierung angelehnt and die bewährten Konzepte der mx-24
• Ein kontrastreiches blau beleuchtetes Grafikdisplaygewährleistet perfekte Kontrolle der Einstellparameter wie Modelltyp, Modellspeicher, Uhren und der Betriebsspannung.
• 12 Steuerfunktionen
• Freie Zuordnung aller Schalter
• 24 Modellspeicher
• 10 Schalter/Taster , davon 2 3-Stufen-Schalter lang, 4 2-Stufen-Schalter, 2 Taster lang, 2 Taster auf der Rückseite und 2 Schieberegler sowie 2 seitliche Drehgeber
• Mode 1 bis 4 frei wählbar
• CAP-TOUCH-Bedienfelder mit Key-Lock Funktion gegen unbeabsichtigte Bedienung.
• CAP-TOUCH Display Wechsel vom Hauptmenü in das Telemetriehauptmenü mit ESC.
• Zahlreiche Telemetriedisplay, Programmier- und Auswertefunktionen direkt im Senderdisplay
• Sprachausgabe über frei programmierbare Schalter abrufbar
• Umfangreiche Programme für Flächen- und Hubschraubermodelle
• Taumelscheibenbegrenzer
• Schalter-»Monitor« zur Kontrolle aller Schalter und Geberschalter
• 12 Mixer, frei programmierbar für Flächenmodell und Hubschrauber mit jeweils frei wählbaren Ein- und Ausgangsfunktionen, davon 4 Kurvenmischer 5 Punkt-Kurven-Technologie in 1 %-Schritten, einfach setz- und einstellbare Kurvenwerte für max. 5 Punkte für Gas, Pitch, Heck oder sonstige unlineare Stellwege. Der Rechner der CPU errechnet mit einem ausgeklügelten Polynom-Approximationsverfahren eine real gerundete ideale MPC-(Multi-Point-Curve) Mischerkurve.
• 7 Flugphasen-Programme können für jedes Modell individuell angepasst und mit Namen versehen werden, die Umschaltzeit ist getrennt programmierbar.
• SUPER-SERVO-Menü mit perfekter Übersicht aller Servo-Einstelldaten und einfacher Parameter-Korrektur für 4 Ebenen (Drehrichtung, Mittelstellung, beidseitig getrennter Servoweg und beidseitig getrennter Wegbegrenzung für 12 Servos mit insgesamt 72 Einstellmöglichkeiten)
• SUPER-DUAL-RATE, EXPO- und EXPO-/DUAL-RATE-Menümit 36 möglichen Einstell-Varianten, für 3 Servofunktionen und 6 Flugphasen.
• Praxisoptimierte Multi-Funktions-Menüs für Tragflächen- und Heli-Modelle. Die Eingabe der Anzahl von Querruder- und Wölbklappen-Servos programmiert automatisch alle erforderlichen Mixerfunktionen im Multifunktions-Flächen-Menü. Differential-Querruder-Mixer, Butterfly-Mixer, Dual-Flap-Mixer, Automatic-Gyro-Set Funktion und weitere Spezialfunktionen
• Heli-Taumelscheiben-Mischer für 1-, 2-, 3- oder 4-Punktanlenkung.
• Fail-Safe-Monitor für 12 Servofunktionen
• Komfortables Uhren-Menü. Stoppuhren-System, Alarmtimer, Countdown-Timer, Rundenzähler usw. 2 Zeit- und 1 Runden-/Zeitwert darstellbar.
• Stoppuhr mit History: Zusätzlich zum Rundenzähler gibt es eine Zeit 1, die die Einschaltzeiten erfasst und eine Zeit 2 die EIN- und AUS-Schaltzeiten getrennt aufzeichnet.
• Senderbetriebszeit-Timer wird durch den Batterieladevorgang des Senders automatisch auf Null gesetzt.
• Schalterzuordnung der Flugphasen-Schalter: Jetzt 6 Schalter, davon 2 mit Prioritätsfunktion. Die Bezeichnung jeder Schalterkombination ist frei wählbar. Dadurch ist die Anzahl der Flugphasen von der Anzahl der Flugphasenschalter unabhängig.
• Linearisierung Taumelscheiben-Servos: Elektronischer Ausgleich des nichtlinearen Weges von Taumelscheiben Drehservos.
• Leitwerkstyp normal, V-Leitwerk, Delta/Nurfl., 2 HR Sv 3+8 (damit stehen sofort 2 miteinander verknüpfte Höhenruder-Servos ohne Verwendung von freien Mischern/Kreuzmischern zur Verfügung)
• Klappenanzahl bis 4 QR/4 WK: Volle Unterstützung von 8 Flächenservos, jetzt auch ohne Verwendung von freien Mischern.
• Abschaltbare Flugphasen-Umschalt-Verzögerung: Für einzelne Kanäle ist flugphasenweise die Verzögerungszeit abschaltbar (z. B. für Motor-Aus bei Elektromodellen oder Head-Lock aktivieren/deaktivieren Heli).
• 16 Phasennamen:.
• Flächenmischer: Neu konzipiertes Multi-Klappen-Menü für einfachste Einstellungen von bis zu 8 Flächenservos flugphasenspezifisch auf übersichtliche Weise auch ohne Einsatz freier Mischer.
• Anzahl Flugphasen: (Fläche: 7, Heli: 6 + AR)
• Phasentrimmung
• Schaltbarer Snap-Flap Mischer HR->WK mit neuer Offsetfunktion für leichte Kurskorrekturen und schnelle Wenden
• 3 Ringbegrenzer für Voith-Schneider Antriebe und ähnliches
• Kanalsequenzer für 3 Kanäle für Klapptriebwerke und Fahrwerksklappen
• Logische Schalter
• Trimmspeicher
• Multikanalfunktion zur Kanalerweiterung für bis zu 14 Zusatzkanäle
• Musikplayer und interner Lautsprecher für Sprachausgaben und Musik
• Vertauschen der Servobelegung am Empfängerausgang senderseitig und empfängerseitig
• PPM-Signal am Datenausgang einstellbar
• Modellspeicher von der mx-20 können direkt auch in die mc-20 geladen werden. Dazu müssen die Modellspeicher am PC lediglich in das entsprechende Verzeichnis kopiert werden. Danach müssen Schalter und Geber wegen der anderen Hardwareausstattung neu zugeordnet werden.

Das Set enthält:

Microcomputer-Telemetrie-Sender Graupner HoTT mc-20 mit eingebautem LiIo-Senderakku 6000 mAh, Empfänger Graupner HoTT GR-24, Senderladegerät 500 mA, Updatekabel, µSD-Karte, Alukoffer, Handauflagen, Nackenhalter, kurze und lange Knüppel, Senderriemen

Allgemeine HoTT-Merkmale:

• Einfaches und extrem schnelles Binding
• Reichweite Test- und Warnfunktion
• Unterspannungswarnung
• Extrem breiter Empfänger-Betriebsspannungsbereich von 3,6 V bis 8,4 V (Funktionsfähig bis 2,5 V)
• Failsafe, freie Kanalzuordnung (Channel Mapping), Mischfunktionen sowie sämtliche Servoeinstellungen sind mit der internen Telemetrie einfach programmierbar
• Binden von beliebig vielen Empfängern zur Kanalerweiterung (max. 32 Kanäle)
• Bis zu 4 Servos können blockweise mit einer Servo-Zykluszeit von 10 ms gleichzeitig angesteuert werden (nur Digital-Servos!)
• Maximale Störunempfindlichkeit durch optimiertes Frequenzhopping und breiter Kanalspreizung
• Intelligente Datenübertragung mit Korrekturfunktion
• Extrem schnelles Rebinding auch bei maximaler Entfernung
• Telemetrieauswertung in Echtzeit
• Über 200 Systeme gleichzeitig einsetzbar
• Zukunftssicher durch Updatefähigkeit über USB-Schnittstelle oder MicroSD-Karte

NEU:

Sicherheit:

FHSS, Frequenzhopping über bis zu 75 Kanäle

Maximale Störunempfindlichkeit durch optimiertes Frequenzhopping, breiter Kanalspreizung und Antennendiversifikation

Intelligente Datenübertragung mit Korrekturfunktion

Extrem hohe Reichweite

Reichweite Test- und Warnfunktion

Unterspannungswarnung

Extrem breiter Empfänger-Betriebsspannungsbereich von 3,6 V bis 8,4 V (Funktionsfähig bis 2,5 V)

Zahlreiche Fail-Safe-Funktionen

Keylog-Funktion gegen unbeabsichtigtes Verstellen von Menüs


Präzision:

Kürzere Reaktionszeiten einstellbar (10ms Periodenzeit)

Keine zusätzlichen Verzögerungen durch Modulprozessoren. Das gesamte Hoppingmanagement wird direkt vom 32-Bit Hauptprozessor durchgeführt.

Synchroner Servolauf durch gleichzeitige Ansteuerung der Servoausgänge in 4er Blöcken möglich


Pilotenfeeling:

Weitgehend verzögerungsfreie Steuerreaktionen durch direct processing

Telemetrieauswertung in Echtzeit

Sprachausgabe der Uhren, Telemetriedaten und Warnungen über Lautsprecher oder Kopfhörerausgang

Wiederholfunktion und Weiterfunktion der Sprachausgabe über frei belegbare Schalter programmierbar

Auszugebende Vorauswahl der Sprachausgaben

Getrennt einstellbare Lautstärke für Signaltöne und Sprachausgabe

Integrierte Telemetrieanzeige mit 8 x 21 Zeichen oder 128 x 64 Punkten, wahlweise in Text –oder Grafikform

Dauer der Displaybeleuchtung: IMMER, 30s,.60s, 90s, 120s

Micro-SD-Kartenslot zur Speicherung der Telemetriedaten ähnlich einer Blackbox und zur Erweiterung der Modellspeicher, MP3-Player und für Firmwareupdates

PC-Software zur Auswertung oder Anzeige der Telemetriedaten per Download

Summensignal am höchsten Empfängerausgang für L/S-Funktion, Satelittenempfänger, Simulatoren, Paddellose Stabisysteme usw. programmierbar

Modellspeicherabhängiges Binding, außer bei kopierten Modellspeichern

Drahtlose Lehrer-/Schülerfunktion

Zahlreiche Flugphasen programmierbar

Taumelscheibenbegrenzer

Motor Aus-Funktion

Zahlreiche Flächenmodell- und Helimischer


Weitere Merkmale:

Einfaches und extrem schnelles Binding

Freie Kanalzuordnung (Channel Mapping), Sender- und Empfängermischfunktionen sowie sämtliche Servoeinstellungen einfach programmierbar

Binden von beliebig vielen Empfängern zur Kanalerweiterung (max. 16 Kanäle). Der zuletzt gebundene Empfänger sendet die Telemetriedaten.

Zukunftssicher durch Updatefähigkeit über USB-Schnittstelle oder MicroSD-Karte
