MC-26 HoTT 16-Kanal, GR-24

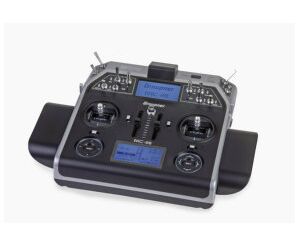

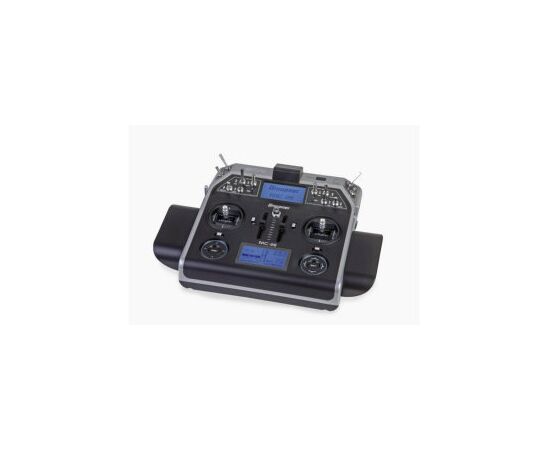

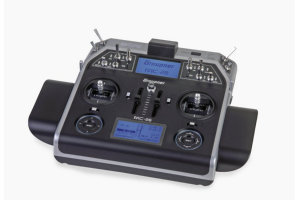

Der Sender
Die Graupner Fernsteuerung mc-26 HoTT ist das Modell für den fortgeschrittenen Modellsportler. Die mc-26 eignet sich für nahezu alle Modelle. 16 Steuerfunktionen, 120 interne Modellspeicher, integrierte Telemetrie und Sprachausgabe sowie die schnelle und sichere bi-direktionale Übertragung der Graupner HoTT 2,4 GHz Technologie, machen die mc-26 zu einem wahren Allrounder.
Die mc-26 Fernsteuerung verfügt über eine interne circular polarisierte Patchantenne mit sehr hoher Reichweite und Zuverlässigkeit.
Die pro Achse doppelt kugelgelagerten Steuerknüppel sorgen für ein optimales Steuergefühl.
Zwei große, kontrastreiche Displays informieren jederzeit über Telemetriedaten sowie -parameter und ermöglichen die schnelle und einfache Programmierung.
Die Schalter und Taster der Fernsteuerung lassen sich frei zuordnen und somit individuell anpassen. Für die Programmierung stehen 12 Mixer zur Verfügung. 8 Schaltphasen-Programme mit Ansagefunktion lassen sich für jedes Modell anpassen und benennen.
Dank micro-SD Karte und micro USB-Schnittstelle lassen sich Telemetriedaten und Modellspeicher im- und exportieren. Auch Upgrades des Computersystems werden so unkompliziert durchgeführt.
Der Empfänger
Der Graupner Empfänger GR-24 ist einer der erfolgreichsten Empfänger des Graupner Sortiments. Der kompakte Empfänger mit seinen knapp 16 Gramm verfügt über 12 Kanäle und bietet mit seinen zwei Antennen stets konstante Verbindung (Antennen-Diversität).
Der GR-24 übermittelt ohne zusätzliche Komponenten Empfängerspannung und -temperatur sowie Signalstärke an den Sender. Die Warnschwellen können einfach über den Sender programmiert werden.
Der Empfänger verfügt außerdem über 3 freie Mischer, SUMD oder PPM (SUMO) Summensignal und verschiedene Failsafefunktionen (Halten, Position und AUS)
Aktuelle Soft- und Firmware finden Sie in der Rubrik »Service/Hilfe« unter »Updates«.
Der Graupner Shop bietet Ihnen eine Vielzahl an Zubehör und Ersatzteilen für Ihre Pult-Fernsteuerung und Ihr Modell.
Vom Hersteller empfohlenes Alter: Ab 14 Jahren
Produktmerkmale
?Microcomputer-Fernlenksystem in modernster 2,4 GHz Graupner HoTT Technologie
?cirkular polarisierte Patchantenne
?Vibrationsalarme
?Laden über MicroUSB mit Ladeanzeige per LED
?Modelltypen: Flugmodell, Helikopter, Kopter, Fahrzeug, Boot
?Sprachausgaben durch Schalterbetätigung oder bei Schaltphasenwechsel mit einer Auswahl von über 400 Sprachausgaben sowie bis zu 40 benutzerdefinierbaren Sprachausgaben
?Biszu 10 Benutzerdefinierbare Warnmeldungen
?10 verschiedene Vibrationsalarme für Telemetriewarnungen, Timer, RF Signal, Spannungsalarm
?Rückkanalgeschwindigkeit für Schleppbetrieb oder Kamerakopter mit mehreren Sendern und Empfängern im Modell einstellbar
?Musikplayer über programmierbaren Schalter Start/Stoppbar
?Bidirektionale Kommunikation zwischen Sender und Empfänger
?Drahtlose L/S-Funktion
?5 verschiedene Sprachen (Deutsch, Englisch, Französisch, Italienisch, Spanisch) per Softwareupdate möglich. Verfügbarkeit der entsprechenden Sprache siehe Downloadbereich.
?Speicherung der Telemetriedaten mit Datum und Uhrzeit
?Servozykluszeiten für Digitalservos von 10ms wählbar.
?Ultraschnelle Reaktionszeiten durch direkte und zuverlässige Übertragung der Daten vom Hauptprozessor zum 2.4 GHz Transceiver. Keine Zusätzlichen Verzögerungen durch Umwege über einen Modulprozessor.
?Bedienung und Programmierung angelehnt and die bewährten Konzepte der mc-32
?Ein kontrastreiches blau beleuchtetes Grafikdisplay gewährleistet perfekte Kontrolle der Einstellparameter wie Modelltyp, Modellspeicher, Uhren und der Betriebsspannung.
?16 Steuerfunktionen
?Freie Zuordnung aller Schalter
?120 Modellspeicher
?10 Schalter/Taster, davon zwei 3-Stufen-Schalter lang, vier 2-Stufen-Schalter, 2 Taster lang, 2 Taster auf der Rückseite und 2 Schieberegler sowie 2 seitliche Drehgeber
?Mode 1 bis 4 frei wählbar
?CAP-TOUCH-Bedienfelder mit Key-Lock Funktion gegen unbeabsichtigte Bedienung.
?Zahlreiche Telemetrie-, Programmier- und Auswertefunktionen direkt im Senderdisplay
?Sprachausgabe über frei programmierbare Schalter abrufbar
?Umfangreiche Programme für Flächen- und Hubschraubermodelle
?Taumelscheibenbegrenzer
?Schalter-»Monitor« zur Kontrolle aller Schalter und Geberschalter
?12 Mixer, frei programmierbar für Flächenmodell und Hubschrauber mit jeweils frei wählbaren Ein- und Ausgangsfunktionen, davon 4 Kurvenmischer mit 5-Punkt Kurven-Technologie in 1 %-Schritten, dadurch einfach setz- und einstellbare Kurvenwerte für max. 5 Punkte für Gas, Pitch, Heck oder sonstige unlineare Stellwege. Der Rechner der CPU errechnet mit einem ausgeklügelten Polynom-Approximationsverfahren eine real gerundete ideale MPC-(Multi-Point-Curve) Mischerkurve.
?8 Schaltphasen-Programme mit Ansagefunktion können für jedes Modell individuell angepasst und mit Namen versehen werden, die Umschaltzeit ist getrennt programmierbar.
?SUPER-SERVO-Menü mit perfekter Übersicht aller Servo-Einstelldaten und einfacher Parameter-Korrektur für 4 Ebenen (Drehrichtung, Mittelstellung, beidseitig getrennter Servoweg und beidseitig getrennter Wegbegrenzung für 16 Servos mit insgesamt 96 Einstellmöglichkeiten)
?SUPER-DUAL-RATE, EXPO-Menü mit 36 möglichen Einstell-Varianten, für 3 Servofunktionen und 6 Flugphasen.
?Praxisoptimierte Multi-Funktions-Menüs für Tragflächen- und Heli-Modelle. Die Eingabe der Anzahl von Querruder- und Wölbklappen-Servos programmiert automatisch alle erforderlichen Mixerfunktionen im Multifunktions-Flächen-Menü. Differential-Querruder-Mixer, Butterfly-Mixer, Dual-Flap-Mixer, Automatic-Gyro-Set Funktion und weitere Spezialfunktionen
?Heli-Taumelscheiben-Mischer für 1-, 2-, 3- oder 4-Punktanlenkung.
?Fail-Safe-Monitor für 16 Servofunktionen
?Komfortables Uhren-Menü. Stoppuhren-System, Alarmtimer, Countdown-Timer, Rundenzähler usw. 2 Zeit- und 1 Runden-/Zeitwert darstellbar.
?Stoppuhr mit History: Zusätzlich zum Rundenzähler gibt es eine Zeit 1, die die Einschaltzeiten erfasst und eine Zeit 2 die EIN- und AUS-Schaltzeiten getrennt aufzeichnet.
?Senderbetriebszeit-Timer wird durch den Batterieladevorgang des Senders automatisch auf Null gesetzt.
?Schalterzuordnung der Flugphasen-Schalter: Jetzt 6 Schalter, davon 2 mit Prioritätsfunktion. Die Bezeichnung jeder Schalterkombination ist frei wählbar. Dadurch ist die Anzahl der Flugphasen von der Anzahl der Flugphasenschalter unabhängig.
Im Set enthalten
Pultsender Graupner HoTT mc-26, 16-Kanal mit eingebautem LiPo-Senderakku 4000 mAh
Empfänger Graupner HoTT GR-24
Updatekabel
micro-SD Karte
Alukoffer
Handauflagen
Nackenhalter
kurze und lange Knüppel
Senderriemen (65% Polyester, 35% Acryl)
Merkmale:
?Linearisierung Taumelscheiben-Servos: Elektronischer Ausgleich des nichtlinearen Weges von Taumelscheiben Drehservos.
?Leitwerkstyp normal, V-Leitwerk, Delta/Nurfl., 2 HR Sv 3+8 (damit stehen sofort 2 miteinander verknüpfte Höhenruder-Servos ohne Verwendung von freien Mischern/Kreuzmischern zur Verfügung)
?Klappenanzahl bis 4 QR/4 WK: Volle Unterstützung von 8 Flächenservos, jetzt auch ohne Verwendung von freien Mischern.
?Abschaltbare Flugphasen-Umschalt-Verzögerung: Für einzelne Kanäle ist flugphasenweise die Verzögerungszeit abschaltbar (z. B. für Motor-Aus bei Elektromodellen oder Head-Lock aktivieren/deaktivieren Heli).
?16 Phasennamen
?Flächenmischer: Neu konzipiertes Multi-Klappen-Menü für einfachste Einstellungen von bis zu 8 Flächenservos flugphasenspezifisch auf übersichtliche Weise auch ohne Einsatz freier Mischer.
?Anzahl Flugphasen: (Fläche: 8, Heli: 7 + AR)
?Phasentrimmung
?Schaltbarer Snap-Flap Mischer HR->WK mit neuer Offsetfunktion für leichte Kurskorrekturen und schnelle Wenden
?3 Ringbegrenzer für Voith-Schneider Antriebe und ähnliches
?Kanalsequenzer für 3 Kanäle für Klapptriebwerke und Fahrwerksklappen
?Logische Schalter
?Trimmspeicher
?Multikanalfunktion zur Kanalerweiterung für bis zu 14 Zusatzkanäle
?Musikplayer und interner Lautsprecher für Sprachausgaben und Musik
?Vertauschen der Servobelegung am Empfängerausgang senderseitig und empfängerseitig
?PPM-Signal am Datenausgang einstellbar
?Allgemeine HoTT-Merkmale:
?Einfaches und extrem schnelles Binding
?Reichweite Test- und Warnfunktion
?Unterspannungswarnung
?Extrem breiter Empfänger-Betriebsspannungsbereich von 3,6 V bis 8,4 V (Funktionsfähig bis 2,5 V)
?Failsafe, freie Kanalzuordnung (Channel Mapping), Mischfunktionen sowie sämtliche Servoeinstellungen sind mit der internen Telemetrie einfach programmierbar
?Binden von beliebig vielen Empfängern zur Kanalerweiterung (max. 32 Kanäle)
?Bis zu 4 Servos können blockweise mit einer Servo-Zykluszeit von 10 ms gleichzeitig angesteuert werden (nur Digital-Servos!)
?Maximale Störunempfindlichkeit durch optimiertes Frequenzhopping und breiter Kanalspreizung
?Intelligente Datenübertragung mit Korrekturfunktion
?Extrem schnelles Rebinding auch bei maximaler Entfernung
?Telemetrieauswertung in Echtzeit
?Über 200 Systeme gleichzeitig einsetzbar
?Zukunftssicher durch Updatefähigkeit über USB-Schnittstelle oder MicroSD-Karte
?Knüppelschalter mit Aluknüppelaggregaten können im Graupner Service verbaut werden. Bei Verwendung der Knüppelschalteraggregate der mc-16 #33016.xx sind Lötarbeiten erforderlich.
Info
NEU: Sicherheit:
FHSS, Frequenzhopping über bis zu 75 Kanäle
Maximale Störunempfindlichkeit durch optimiertes Frequenzhopping, breiter Kanalspreizung und Antennendiversifikation
Intelligente Datenübertragung mit Korrekturfunktion
Extrem hohe Reichweite: 3000 (nach unten oder vorne > 1000) m
Reichweite Test- und Warnfunktion
Unterspannungswarnung
Extrem breiter Empfänger-Betriebsspannungsbereich von 3,6 V bis 8,4 V (Funktionsfähig bis 2,5 V)
Zahlreiche Fail-Safe-Funktionen
Key-Lock-Funktion gegen unbeabsichtigtes Verstellen von Menüs
Präzision:
Kürzere Reaktionszeiten einstellbar (10ms Periodenzeit)
Keine zusätzlichen Verzögerungen durch Modulprozessoren. Das gesamte Hoppingmanagement wird direkt vom 32-Bit Hauptprozessor durchgeführt.
Synchroner Servolauf durch gleichzeitige Ansteuerung der Servoausgänge in 4er Blöcken möglich
Pilotenfeeling:
Weitgehend verzögerungsfreie Steuerreaktionen durch direct processing
Telemetrieauswertung in Echtzeit
Optionale Sprachausgabe der Uhren, Telemetriedaten und Warnungen über Kopfhörerausgang
Wiederholfunktion und Weiterfunktion der Sprachausgabe über frei belegbare Schalter programmierbar
Auszugebende Vorauswahl der Sprachausgaben
Getrennt einstellbare Lautstärke für Pieptöne und Sprachausgabe
Integrierte Telemetrieanzeige mit 8 x 21 Zeichen oder 128 x 64 Punkten, wahlweise in Text 'oder Grafikform
Dauer der Displaybeleuchtung: IMMER, 30s,.60s, 90s, 120s
Micro-SD-Kartenslot zur Speicherung der Telemetriedaten ähnlich einer Blackbox und zur Erweiterung der Modellspeicher
PC-Software zur Auswertung oder Anzeige der Telemetriedaten per Download
Summensignal am höchsten Empfängerausgang für L/S-Funktion, Satelittenempfänger, Simulatoren, Paddellose Stabisysteme usw. programmierbar
Modellspeicherabhängiges Binding, außer bei kopierten Modellspeichern
Drahtlose Lehrer-/Schülerfunktion
3 Flugphasen programmierbar
Taumelscheibenbegrenzer
Motor Aus-Funktion
Zahlreiche Flächenmodell- und Helimischer
Weitere Merkmale:
Einfaches und extrem schnelles Binding
Freie Kanalzuordnung (Channel Mapping), Sender- und Empfängermischfunktionen sowie sämtliche Servoeinstellungen einfach programmierbar
Binden von beliebig vielen Empfängern zur Kanalerweiterung (max. 16 Kanäle). Der zuletzt gebundene Empfänger sendet die Telemetriedaten.
Zukunftssicher durch Updatefähigkeit über PC-Schnittstelle
Technische Daten
Steuerfunktion: 16
Breite [mm]: 228 mm
Höhe [mm]: 66 mm
Temperaturbereich [°C]: -15 ... 55 °C
Antenne: Patch
Gesamtgewicht [g]: 1250 g
Frequenz: 2400 ... 2484,5 MHz
Reichweite ca. [m]: ~3000 m
Länge [mm]: 235 mm
Abmessungen [LxBxH in mm]: 235 (315) x 228 x 80 mm
Stromaufnahme [mA]: 400 mA
Betriebsspannung [V]: 3,4 ...4,35 V
Gesamtgewicht von Lithium-Ionen Akkus im Paket: 127 g
Lithium-Ionen Akku Nennenergie in Wattstunden: 14,8 W
Touch-Display: Nein
Sprachausgabe: Ja
Flugphasen: Ja
Kanäle: 16
Micro-SD: Ja
Display?: Ja
USB-Anschluss: Ja
Senderart: Pult
HoTT - Technologie: Ja
Sprachvariante: DE
Sender-Serie: mc
